АСКУЭ НА БАЗЕ LoRaWAN®

Автоматизированная система коммерческого и технического учёта электроэнергии, воды и газа предприятия: счётчики передают показания по радио LoRaWAN® на платформу AMR без кабельных линий и обходов.

Обсудить проект Схема включения
Радиомодем ORIONMETER LA-IP-RSP [EA]
ORIONMETER LA-IP-RSP [EA] RS-485 · до 4 однотипных ~90–295 В
75 000
радиомодемов OrionM2M передают показания счётчиков воды, электроэнергии и газа
Астана · «Умное ЖКХ»
232
счётчика электроэнергии и 50 счётчиков воды на одной фабрике
LOTTE Рахат · Алматы
10мин
период показаний и параметров сети с 25 точек учёта 10 кВ
Solidcore · Комаровское
01 · Задача

Что такое АСКУЭ и кому она нужна

АСКУЭ — автоматизированная система коммерческого и технического учёта энергоресурсов.

Она сама собирает показания счётчиков, сводит балансы по вводам и потребителям и сообщает об отклонениях, а энергетик предприятия видит картину целиком вместо ведомости, заполненной при обходе.

Классическая АСКУЭ

Провода и шкафы с УСПД

  • Строится на проводных линиях RS-485 и шкафах с УСПД
  • На действующем предприятии — прокладка кабеля по цехам и подстанциям
АСКУЭ на LoRaWAN®

Радио вместо кабеля

  • Радиомодем ставится рядом со счётчиком
  • Базовая станция принимает данные на расстоянии до 15 км на открытой местности
02 · Как это устроено

Архитектура

Схема включения

От счётчика до отчёта — по радио

Модем ставится в шкаф учёта рядом со счётчиками, опрашивает их по RS-485 и передаёт показания по LoRaWAN® на базовую станцию, а через сетевой сервер Orion ONS (LNS) они попадают на платформу AMR.

1 ШКАФ УЧЁТА НА ОБЪЕКТЕ 2 РАДИОСЕТЬ 3 ДАННЫЕ Меркурий 234 прибор № 1 Меркурий 234 прибор № 2 Меркурий 234 прибор № 3 Меркурий 234 прибор № 4 A B RS-485 до 4 однотипных приборов — одна модель, один драйвер N L сеть ~ 90–295 В питание модема антенна SMA в комплекте ORIONMETER LA-IP-RSP [EA] LoRaWAN® KZ865–868 МГц ORIONgateway базовая станция до 15 км открытая местность до 5 км городская застройка Ethernet 3G/4G Orion ONS сетевой сервер LoRaWAN (LNS) . Платформа AMR драйвер модели прибора балансы по узлам учёта тревоги коэффициенты ТТ/ТН задаются здесь отчёты REST API системы предприятия 3 ДАННЫЕ отчёты REST API системы предприятия Платформа AMR драйвер модели прибора балансы по узлам тревоги коэффициенты ТТ/ТН — здесь Orion ONS сетевой сервер LoRaWAN (LNS) 2 РАДИОСЕТЬ Ethernet3G/4G ORIONgateway базовая станция LoRaWAN® KZ865–868 МГц до 15 км открытая местность до 5 км городская застройка 1 ШКАФ УЧЁТА ORIONMETER LA-IP-RSP [EA] антенна SMA в комплекте N L сеть ~ 90–295 В A B RS-485 до 4 однотипных на шине Меркурий 234 · № 1 электросчётчик Меркурий 234 · № 2 электросчётчик Меркурий 234 · № 3 через ТТ/ТН Меркурий 234 · № 4 та же модель
Вариант · M-Bus

Приборы учёта на шине M-Bus

ORIONMETER LA-IP-MBUS опрашивает до 4 однотипных приборов на шине M-Bus и работает от батареи 3,6 В — сетевое питание не нужно.

Карат-213 интерфейс M-Bus Карат-213 интерфейс M-Bus Карат-213 интерфейс M-Bus 4-й прибор на той же шине M-Bus до 4 однотипных на шине LoRaWAN® в ту же сеть 3,6 В батарея ORIONMETER LA-IP-MBUS ORIONMETER LA-IP-MBUS LoRaWAN® · в ту же сеть 3,6 В батарея M-Busдо 4 однотипных Карат-213интерфейс M-Bus Карат-213интерфейс M-Bus Карат-213интерфейс M-Bus 4-й приборна той же шине
Через ТТ/ТН

Счётчики за трансформаторами тока и напряжения

Учитываются с коэффициентами трансформации — они задаются в платформе AMR для каждой точки учёта.

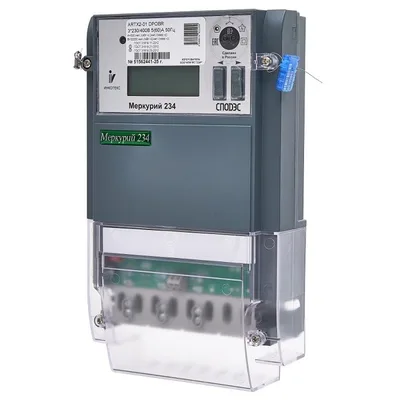

Трёхфазный электросчётчик Меркурий 234 в шкафу учёта на объектена объекте

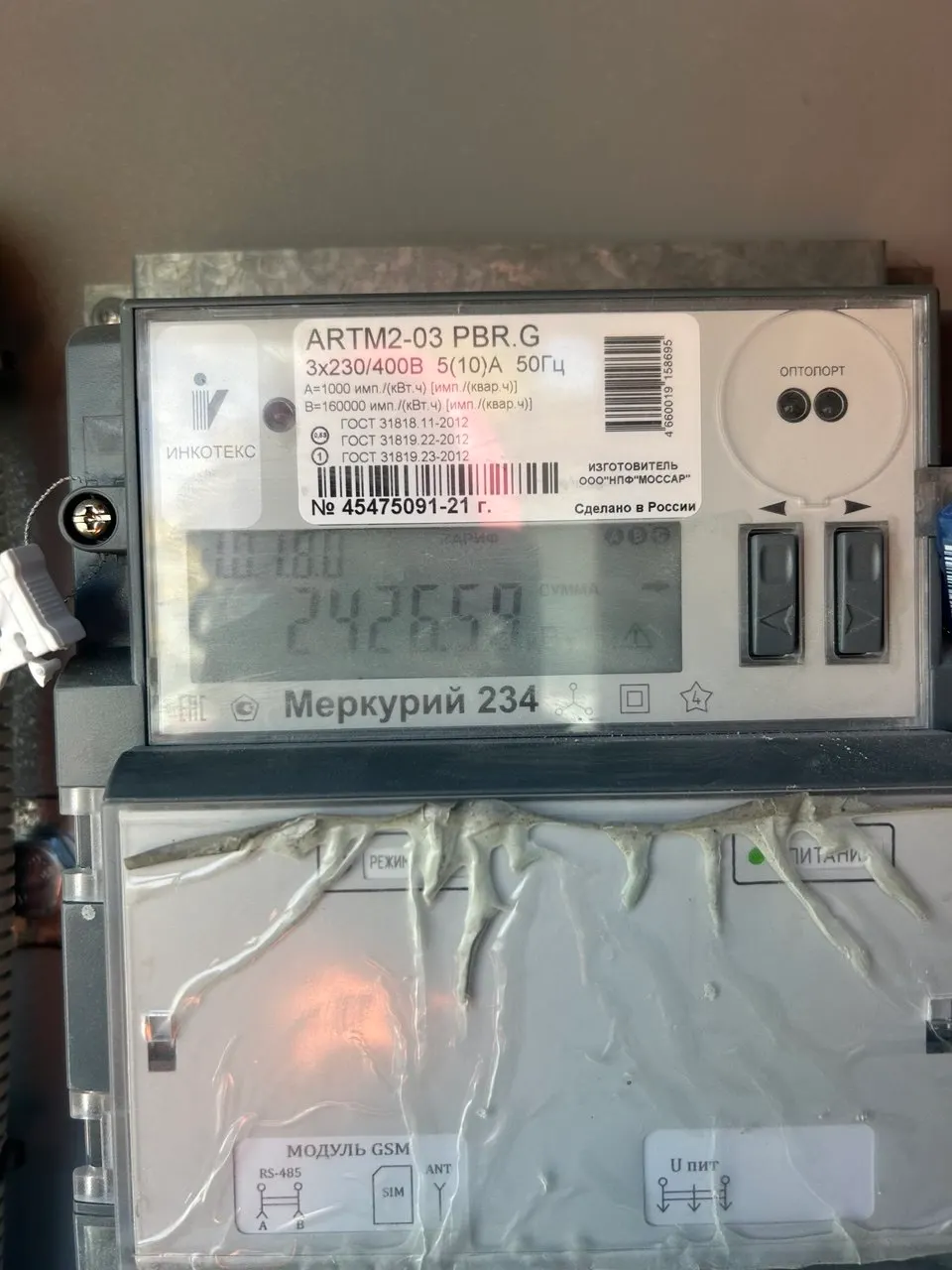

Меркурий 234 в шкафу учёта на объекте.

Пять уровней: от прибора учёта до систем предприятия

1

Приборы учёта

RS-485CANM-Bus

С цифровым интерфейсом: электросчётчики, тепловычислители, теплосчётчики.

Счётчики через ТТ и ТН учитываются с коэффициентами трансформации — они задаются в платформе для каждой точки учёта.

2

Радиомодем ORIONMETER

до 4 однотипных

Подключается к интерфейсу прибора, опрашивает его по протоколу производителя и передаёт данные по LoRaWAN®.

До 4 однотипных приборов на шине — одна модель, один драйвер. LA-IP-RSP [A] и [EA] питаются от сети 90–295 В и ставятся в шкаф учёта.

3

Радиосеть LoRaWAN®

KZ865–868 МГцOrion ONS

До 15 км на открытой местности и до 5 км в городской застройке. Принимают её базовые станции ORIONgateway и KONA или УСПД ORION-ID; канал до сетевого сервера Orion ONS (LNS) — Ethernet с PoE или 3G/4G, а сервер передаёт данные на платформу.

Сеть может принадлежать самому предприятию.

4

Платформа AMR

драйверыбалансы

Разбирает данные драйвером конкретной модели прибора, хранит показания, строит балансы по узлам учёта, показывает тревоги и формирует отчёты.

Период опроса настраивается, например раз в 10 минут.

5

Системы предприятия

отчётыREST API

Получают данные через отчёты и REST API платформы.

Энергетику — отчёты и балансы, учёту и биллингу — выгрузка показаний.

03 · Конструктор

Соберите схему учёта

Выберите ресурс и прибор — увидите подходящий модем ORIONMETER, схему включения и что модем будет передавать. Данные — из драйверов прошивки и каталога платформы AMR.

1Ресурс

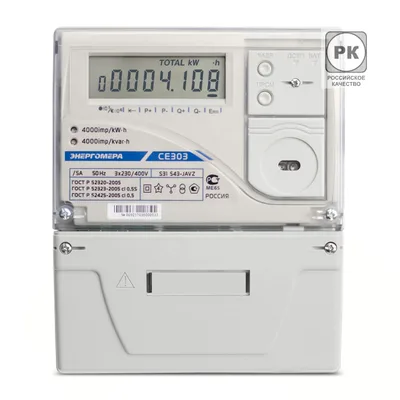

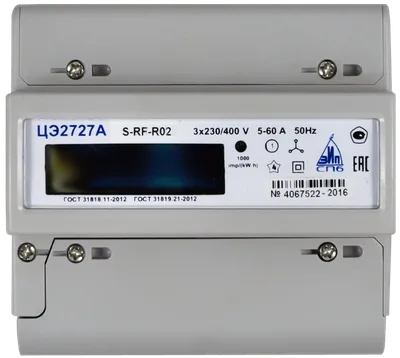

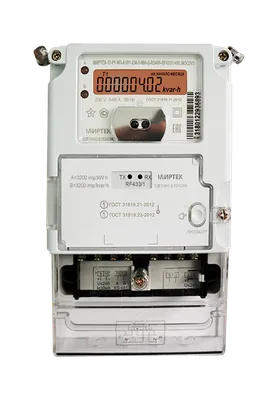

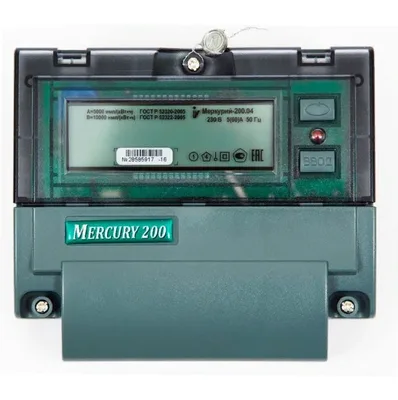

2Прибор учёта

3Сколько приборов и питание

Модемов: 1

До 4 однотипных приборов на шине одного модема — одна модель, один драйвер. На каждые следующие 4 — ещё один модем.

4Что передавать

Настройки в модеме14
Сетевой адрес счётчика
1⁠–⁠240
Уровень доступа
0, 1 или 2; для управления реле и установки времени — 2
Передаточное число счётчика (для архивов)
определить автоматически или задать: 250, 500, 1000, 1250, 5000, 25000 имп.
Пароль доступа к счётчику
6 символов
Задержка после подачи питания
до 1 с, шаг 333 мс
Подстраивать часы модема по счётчику
вкл. / выкл.
Число попыток обмена
до 3
Питание интерфейса счётчика от модема
выкл., 3,3 В или повышенное (+9 В)

Группы опроса · до 4

Период
кратно 10 минутам
Час начала расписания
0⁠–⁠23 или случайный час
Источник данных
архив на начало месяца, архив на начало суток, текущие значения
Читать журналы событий
вкл. / выкл.
Включена
вкл. / выкл.
Набор параметров
выбор из параметров прибора; в архивных группах — только энергия
Команды по радио10
  • Включить или отключить нагрузку (реле)
  • Установить дату и время счётчика
  • Прочитать текущие значения вне расписания
  • Прочитать архив энергии на начало суток
  • Прочитать архив энергии на начало заданного месяца
  • Прочитать суточный или месячный срез энергии на заданную дату
  • Прочитать последние записи журналов событий
  • Прочитать журнал событий выбранного типа
  • Вручную включить или выключить питание счётчика от модема
  • Опросить прибор вне расписания (все группы)
04 · Радиомодемы и шлюзы

Оборудование

Радиомодемы ORIONMETER ставятся в шкаф учёта рядом со счётчиками, базовые станции принимают радиосеть.

Радиомодем ORIONMETER LA-IP-RSP [A]
LA-IP-RSP [A]антенна внутренняя
Радиомодем ORIONMETER LA-IP-RSP [EA]
LA-IP-RSP [EA]внешняя антенна SMA в комплекте
IP65 −40 … +65 °C
Радиомодем · сетевое питание · шкаф учёта

ORIONMETER LA-IP-RSP [A] и [EA]

до4однотипных прибора на одной шине RS-485одна модель — один драйвер
Интерфейс
RS-485 × 1
Питание
~90–295 В
Радио
LoRaWAN® KZ865–868
Скорость
0,3–40 кбит/с
Дальность, открытая
до 15 км
Дальность, город
до 5 км
Антенна [A]
внутренняя
Антенна [EA]
внешняя, SMA
LA-IP-RSP [A] →LA-IP-RSP [EA] →
Радиомодем ORIONMETER LA-IP-RSP
LA-IP-RSPантенна внутренняя
Радиомодем ORIONMETER LA-IP-RSP [E]
LA-IP-RSP [E]внешняя антенна SMA
IP65−40 … +65 °C
Радиомодем · батарея · без сети

ORIONMETER LA-IP-RSP и [E]

до4однотипных прибора на шине RS-485одна модель — один драйвер
Интерфейс
RS-485 × 1
Питание
батарея 3,6 В, до 10 лет
Радио
LoRaWAN® KZ865–868
Дальность
до 15 км, в городе до 5 км
Антенна
внутренняя · [E] — SMA
LA-IP-RSP →LA-IP-RSP [E] →
Радиомодем ORIONMETER LA-IP-MBUS
LA-IP-MBUSантенна внутренняя
IP65−40 … +65 °C
Радиомодем · батарея · шина M-Bus

ORIONMETER LA-IP-MBUS

до4однотипных прибора на шине M-Busодна модель — один драйвер
Интерфейс
M-Bus × 1
Питание
батарея 3,6 В, до 10 лет
Радио
LoRaWAN® KZ865–868
Дальность
до 15 км, в городе до 5 км
Антенна
внутренняя
LA-IP-MBUS →
Базовая станция ORIONgateway
ORIONgateway
УСПД ORION-ID
УСПД ORION-ID
Приём радиосети

Базовые станции ORIONgateway и KONA, УСПД ORION-ID

KZ865–868 МГцEthernet с PoE3G/4G

Принимают радиосеть LoRaWAN® и передают данные через сетевой сервер Orion ONS на платформу AMR.

Базовые станции →УСПД ORION-ID →
05 · Кейсы

Внедрения

Алматы · производство напитков

Caspian Beverage Holding

72счётчика электроэнергии на 22 узлах учёта
25счётчиков воды
2счётчика сточных вод
1счётчик газа

На платформе AMR собраны все ресурсы предприятия. Вода — общий ввод и 23 точки внутри завода.

Алматы · кондитерская фабрика

LOTTE Рахат

232счётчика электроэнергии
50счётчиков воды
29на городском водопроводе
21на собственной скважине

Баланс воды из двух источников виден раздельно.

Комаровское месторождение

Solidcore

25точек учёта электроэнергии 10 кВ
10 минпоказания и параметры сети, с апреля 2026 года

Вводы и ячейки двух подстанций — в том числе линии карьера, водоочистных сооружений и административно-бытового комбината, — КТП и ЯКНО.

Трёхфазные счётчики Меркурий 234 включены через измерительные трансформаторы тока и напряжения.

Астана

«Умное ЖКХ»

75 000радиомодемов: вода, электроэнергия, газ
−10%технических потерь электроэнергии в год
−15%технических потерь воды в год

Радиомодемы передают показания счётчиков воды, электроэнергии и газа дважды в сутки.

Новость о проекте →
Совместный пилотный проект

Корпорация Сайман

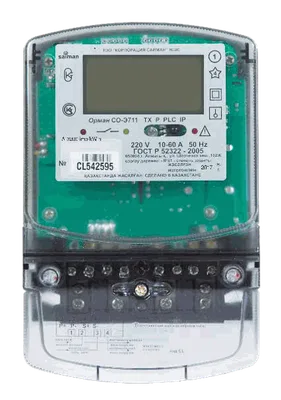

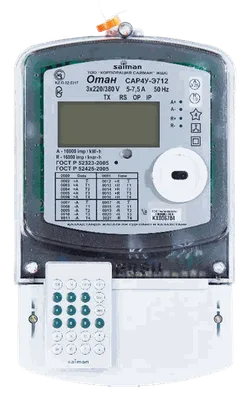

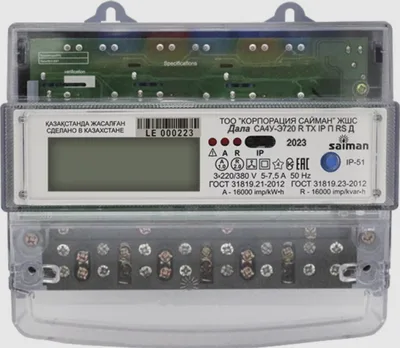

ORIONMETERэлектросчётчики «Сайман»
сетевой серверАСКУЭ «SANAU ENERGY»

По итогам пилота радиомодемы ORIONMETER интегрированы с электросчётчиками «Сайман», а сетевой сервер — с АСКУЭ «SANAU ENERGY».

Итоги пилотного проекта →
06 · Честно

Плюсы и ограничения LoRaWAN® в АСКУЭ

Плюсы

  • Без кабельных линий между цехами, подстанциями и скважинами: модем ставится в шкаф учёта рядом со счётчиком.
  • До 15 км на открытой местности и до 5 км в городской застройке; один модем опрашивает до 4 однотипных счётчиков на шине RS-485.
  • Своя сеть. Сеть может принадлежать предприятию и не зависит от сотового оператора и тарифов на SIM-карты.
  • Одна платформа для счётчиков разных производителей и разных ресурсов.

Ограничения

  • Низкая скорость радиоканала (0,3–40 кбит/с): LoRaWAN® подходит для показаний и параметров сети с периодом в минуты, а не для осциллограмм и быстрого телеуправления.
  • Малый объём пакета: полный профиль нагрузки за длинный период передаётся частями и медленнее, чем по проводу.
  • Помехи сотовой связи: в городах Казахстана она мешает приёму в диапазоне 865–868 МГц — базовым станциям нужны внешние фильтры.
  • Нужен цифровой интерфейс и поддерживаемый протокол; для новой модели нужен драйвер.

Обсудить проект АСКУЭ

Пришлите модели приборов учёта и описание протокола обмена — проверим подключение.
