АВТОМАТИЗАЦИЯ СБОРА ДАННЫХ С ГЕНЕРАТОРОВ




Назначение решения

Система предназначена для дистанционного контроля состояния и параметров работы генераторов, включая:

  • напряжение и частоту по фазам;
  • ток, мощность и коэффициент мощности;
  • температуру двигателя и масла;
  • давление масла, уровень топлива и состояние аккумулятора;
  • количество запусков, время наработки и простои;
  • ошибки, аварийные сигналы и диагностические коды.
Контроллер устройства считывает данные с блока управления генератора по протоколу Modbus RTU через интерфейс RS-485.

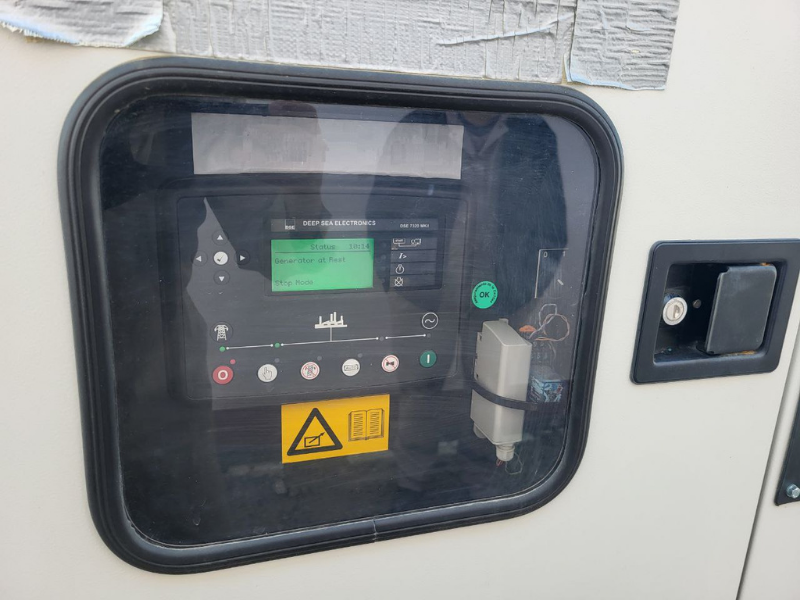

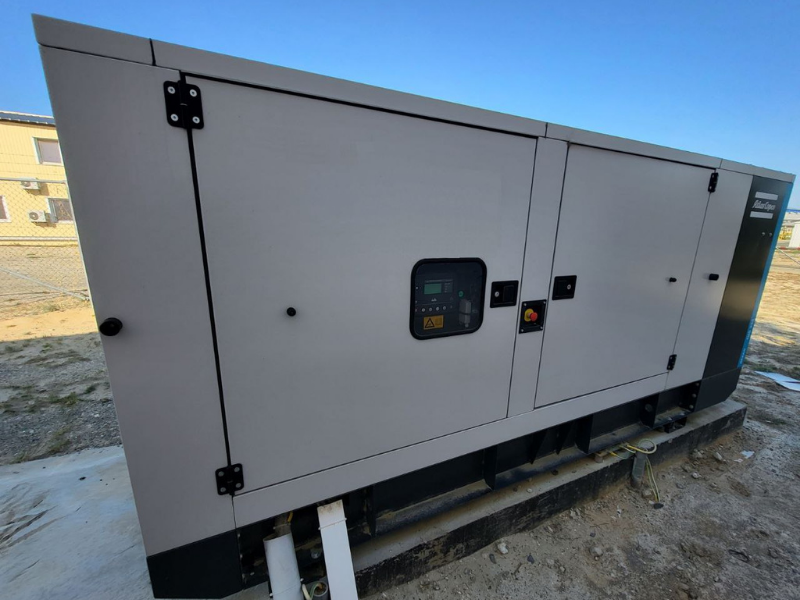

Эта архитектура позволяет использовать существующие промышленные контроллеры, установленные на большинстве современных генераторов (например, Deep Sea, SmartGen, ComAp, Lovato, Kutai и др.), без необходимости доработки оборудования.

Состав решения

  • Контроллер генератора — управление запуском, остановом и параметрами работы генератора, передача данных по Modbus RTU.
  • Датчики — измерение напряжения, частоты, температуры, давления масла, уровня топлива, тока и других параметров.
  • Коммуникационный модуль OrionMeter LA-IP-RSP — подключается по RS-485, считывает данные с контроллера и передаёт по LoRaWAN.
  • Среда передачи данных LoRaWAN — надёжная беспроводная связь с низким энергопотреблением и большой зоной покрытия.
  • Сервис OPCSync — принимает данные по MQTT, преобразует payload в JSON, формирует готовые параметры для SCADA.
  • Интерфейс верхнего уровня OPC UA — интеграция с системами SCADA, BMS и другими промышленными платформами.
  • SCADA / Платформа визуализации — отображение параметров работы генераторов, тревог и аналитики в реальном времени.

Архитектура обмена данными

Архитектура обмена данными построена по принципу сквозной передачи параметров генератора от источника к системе визуализации. Контроллер генератора считывает основные параметры работы — напряжение, частоту, температуру, давление, уровень топлива и другие — и передаёт их по интерфейсу RS-485 с использованием протокола Modbus RTU. Коммуникационный модуль OrionMeter LA-IP-RSP опрашивает контроллер, собирает данные, сохраняет их локально и передаёт по беспроводному каналу LoRaWAN. Через сеть LoRaWAN информация поступает на шлюз, который перенаправляет её по протоколу MQTT в облачный сервис OPCSync. Сервис автоматически декодирует LoRaWAN-пакеты, преобразует их в структурированный JSON, формирует теги OPC UA и обеспечивает передачу обработанных данных в корпоративные системы — SCADA, BMS или ERP. На верхнем уровне данные визуализируются в реальном времени: отображаются текущие параметры работы генератора, тревоги, история событий и аналитика.

Преимущества

  • Дистанционный мониторинг генераторов без участия персонала.
  • Совместимость с большинством контроллеров по Modbus RTU.
  • Надёжная передача данных по LoRaWAN в любой местности.
  • Автономная работа от солнечной батареи или аккумулятора.
  • Интеграция с SCADA, BMS и другими промышленными системами.
  • Сокращение затрат и повышение надёжности энергоснабжения.

Уникальность решения — OPCSync

OPCSync — это собственный программный сервис, разработанный для интеграции LoRaWAN‑устройств с SCADA.
