Назначение решения

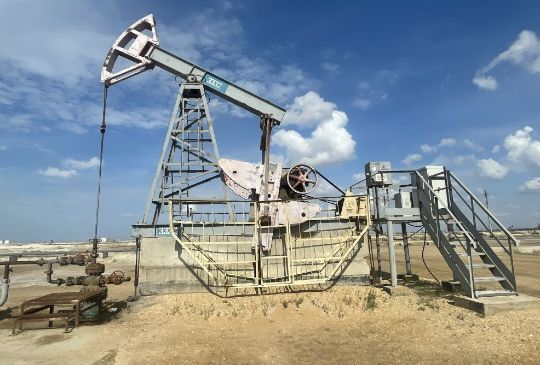

Решение предназначено для автоматизации мониторинга и управления установками штанговых глубинных насосов (ШГН) с использованием LoRaWAN. Его ключевая особенность — уникальная технология OPCSync, которая преобразует «сырые» данные с оборудования (VFD, PLC, датчиков) в структурированный формат, совместимый с SCADA и OPC UA. Благодаря встроенному графическому конструктору извлечения данных, пользователи могут настраивать логику обработки без программирования, получая чистые, готовые к использованию параметры из сложных LoRaWAN payload. Это позволяет внедрять интеллектуальный мониторинг даже на удалённых объектах без изменений на уровне SCADA.

Состав решения

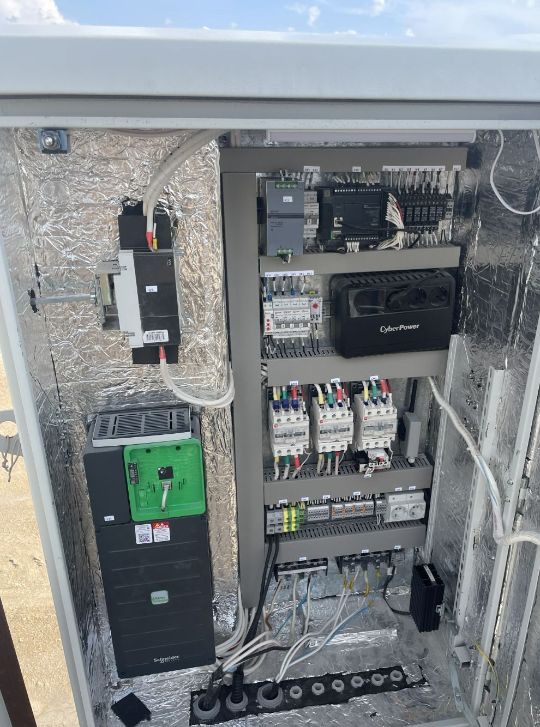

  • Частотный преобразователь (VFD) — управление режимами работы электродвигателя насоса
  • PLC / Релейная автоматика — обработка сигналов, контроль насосного и сопутствующего оборудования
  • Датчики — измерение давления, температуры, тока, вибрации, уровня жидкости и других параметров технологического процесса
  • Коммуникационный модуль — OrionMeter LA-IP-RSP Подключается к оборудованию по протоколу Modbus RTU, собирает данные и передаёт их по LoRaWAN
  • Среда передачи данных — LoRaWAN Обеспечивает надёжную беспроводную связь с минимальным энергопотреблением и большой зоной покрытия
  • Сервис — OPCSync Принимает данные по MQTT, преобразует payload в плоский JSON, извлекает значения через графический конструктор, формирует готовые параметры для SCADA
  • Интерфейс верхнего уровня — OPC UA Интеграция с SCADA, BMS и другими промышленными системами
  • Платформа визуализации — SCADA с отображением данных в реальном времени, тревогами, логами и аналитикой

Архитектура обмена данными

Полевые устройства — такие как частотные преобразователи (VFD) и программируемые контроллеры (PLC) — подключаются напрямую к OrionMeter LA-IP-RSP по интерфейсу RS-485 с использованием протокола Modbus RTU. Устройство может опрашивать как PLC, так и VFD напрямую, без промежуточных звеньев. Полученные данные преобразуются и передаются по сети LoRaWAN в облако или SCADA-систему для последующего анализа, визуализации и управления. Такое решение позволяет быстро и гибко подключать оборудование различных производителей, реализуя интеллектуальный мониторинг без необходимости прокладки кабелей и внедрения сложной автоматики на месте.

Преимущества

  • Удалённый мониторинг и управление в режиме реального времени
  • Настраиваемые оповещения при авариях и отклонениях
  • Анализ и прогнозирование эффективности насосного оборудования
  • Снижение затрат на обслуживание
  • Поддержка открытых и надёжных промышленных протоколов

Уникальность решения — OPCSync

OPCSync — это собственный программный сервис, разработанный для интеграции LoRaWAN‑устройств с SCADA.
