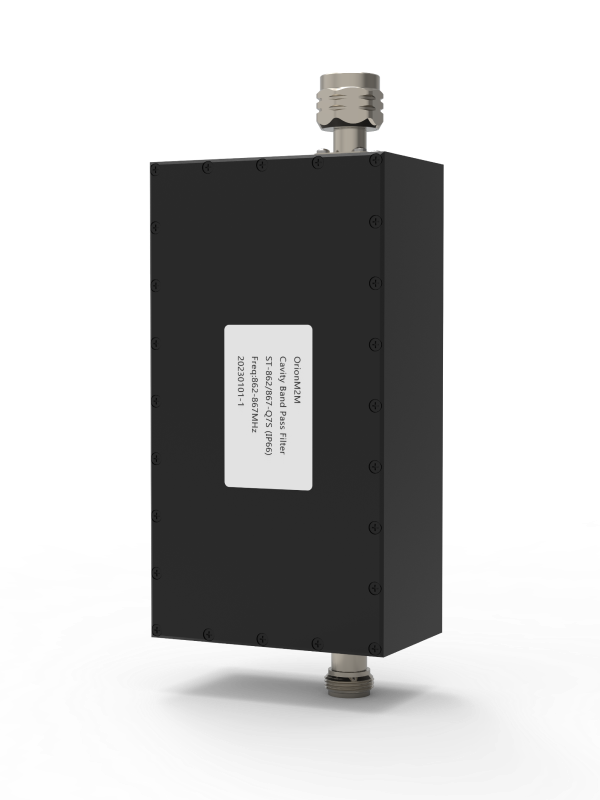

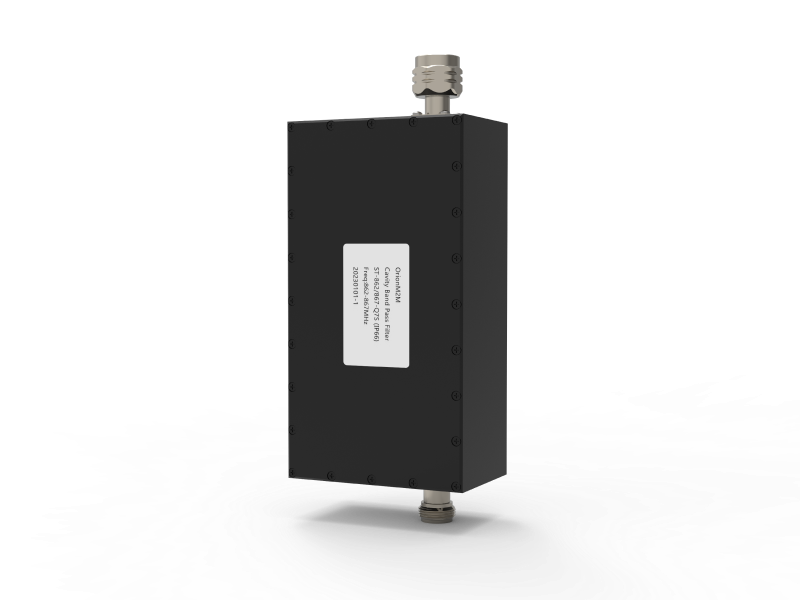

ФИЛЬТР ПОЛОСОВОЙ ST-862/867-Q7S (IP66)
● В наличии (отгрузка в течении 3-5 дней)
Полосовой фильтр предназначен для дополнительного ослабления помех на радиочастотах, близких к рабочей частоте приемника, либо для снижения побочных излучений передатчика.

ФИЛЬТР ПОЛОСОВОЙ ST-862/867-Q7S (IP66)
● В наличии (отгрузка в течении 3-5 дней)
Полосовой фильтр предназначен для дополнительного ослабления помех на радиочастотах, близких к рабочей частоте приемника, либо для снижения побочных излучений передатчика.

ФИЛЬТР ПОЛОСОВОЙ ST-862/867-Q7S (IP66)
● В наличии (отгрузка в течении 3-5 дней)
Полосовой фильтр предназначен для дополнительного ослабления помех на радиочастотах, близких к рабочей частоте приемника, либо для снижения побочных излучений передатчика.
ORIONMETER LA-IP
● В наличии (отгрузка в течении 3-5 дней)
Радиомодем OrionMeter LA-IP предназначен для выполнения подсчёта электрических импульсов, с последующим накоплением и передачей информации в сеть LoRaWAN®.
Счётчик импульсов может быть использован для сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования с импульсным выходом, таких как водосчётчики, электросчётчики, теплосчётчики, расходомеры и т.д.
ORIONMETER LA-IP
● В наличии (отгрузка в течении 3-5 дней)
Радиомодем OrionMeter LA-IP предназначен для выполнения подсчёта электрических импульсов, с последующим накоплением и передачей информации в сеть LoRaWAN®.
Счётчик импульсов может быть использован для сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования с импульсным выходом, таких как водосчётчики, электросчётчики, теплосчётчики, расходомеры и т.д.
Особенности
- Низкие вносимые потери;
- Подавление более 40 дБ @ 869 МГц;
- Импеданс 50 Ом;
- Низкие потери на отражение;
- Предельная шумовая мощность до 10 Вт;
- Подавление гармоник и шумов от диапазона CDMA.
Особенности
- Низкие вносимые потери;
- Подавление более 40 дБ @ 869 МГц;
- Импеданс 50 Ом;
- Низкие потери на отражение;
- Предельная шумовая мощность до 10 Вт;
- Подавление гармоник и шумов от диапазона CDMA.
Особенности
- Низкие вносимые потери;
- Подавление более 40 дБ @ 869 МГц;
- Импеданс 50 Ом;
- Низкие потери на отражение;
- Предельная шумовая мощность до 10 Вт;
- Подавление гармоник и шумов от диапазона CDMA.
Характеристики
Основные
Характеристики
Характеристики
Основные
Основные
Радио
Поверхность корпуса
Окрашена, цвет черный
Центральная частота (F0), Мгц
864.5
Максимальная (предельная) шумовая мощность, Вт
≤10
Частотный диапазон, МГц
862 … 867
Рабочая температура, °С
-30...+60
Вносимые потери, дБ
≤3.0
Разъем подключения
N-Male/ N-Female
Пульсация, дБ
≤1.2
Степень защиты корпуса
IP66
Возвратные потери, дБ
≥18
Размеры корпуса, мм
80х150х50
Подавление
- ≥60 дБ @ 857 МГц & 872 МГц;
- ≥40 дБ @ 869 МГц.
Допуски размеров, мм
±0.5
Импеданс, Ом
50
Материал корпуса
Поликарбонат
Микроконтроллер
Микроконтроллер со сверхнизким энергопотреблением STM32L0
Количество входных дискретных каналов
3
Рабочая температура, °С
-40 ... +60
Тип батареи
Li-SOCl2
Напряжение батареи, В
3.6
Емкость батареи, мАч
3650
Срок службы батареи, лет
До 10
Степень защиты, IP
65
Вес, г
108
Гарантийный срок эксплуатации, мес
Основные
Поверхность корпуса
Максимальная (предельная) шумовая мощность, Вт
Рабочая температура, °С
Разъем подключения
Степень защиты корпуса
Размеры корпуса, мм
Допуски размеров, мм
Основные
Поверхность корпуса
Окрашена, цвет черный
Максимальная (предельная) шумовая мощность, Вт
Рабочая температура, °С
Разъем подключения
Степень защиты корпуса
Размеры корпуса, мм
Допуски размеров, мм
Радио
Радио
Центральная частота (F0), МГц
864.5
Частотный диапазон, МГц
Вносимые потери, дБ
Пульсация, дБ
Возвратные потери, дБ
Подавление
- ≥60 дБ @ 857 МГц & 872 МГц;
- ≥40 дБ @ 869 МГ.
Импеданс, Ом
Центральная частота (F0), МГц
864.5
Частотный диапазон, Мгц
Вносимые потери, дБ
Пульсация, дБ
Возвратные потери, дБ
Подавление
- ≥60 дБ @ 857 МГц & 872 МГц;
- ≥40 дБ @ 869 МГц.
Импеданс, Ом
Материал корпуса
Поликарбонат
Микроконтроллер
Микроконтроллер со сверхнизким энергопотреблением STM32L0
Количество входных дискретных каналов
3
Рабочая температура, °С
-40 ... +60
Тип батареи
Li-SOCl2
Напряжение батареи, В
3.6
Емкость батареи, мАч
3650
Срок службы батареи, лет
До 10
Степень защиты, IP
65
Вес, г
108
Гарантийный срок эксплуатации, мес.
36
Радио
Класс устройства LoRaWAN®
А
Количество каналов LoRa, шт
До 16
Рабочий диапазон частот, МГц
- EU863-870, IN865-867, RU864-870, KZ865-868
- US902-928, AU915-928, AS923, KR920-923
Способ активации в сети LoRaWAN®
OTAA
Тип антенны LoRa
Внутренняя
Чувствительность приемника, дБм
-137
Мощность передатчика, мВт
До 25
Скорость передачи данных, кбит/сек
0,3 ... 40
Дальность связи в условиях городской застройки, км
До 5
Дальность связи в условиях прямой видимости, км
До 15
Класс устройства LoRaWAN®
А
Количество каналов LoRa, шт
До 16
Рабочий диапазон частот, МГц
- EU863-870, IN865-867, RU864-870, KZ865-868
- US902-928, AU915-928, AS923, KR920-923
Способ активации в сети LoRaWAN®
OTAA
Тип антенны LoRa
Внутренняя
Чувствительность приемника, дБм
-137
Мощность передатчика, мВт
До 25
Скорость передачи данных, кбит/сек
0,3 ... 40
Дальность связи в условиях городской застройки, км
До 5
Дальность связи в условиях прямой видимости, км
До 15
Класс устройства LoRaWAN®
А
Количество каналов LoRa, шт
До 16
Рабочий диапазон частот, МГц
- EU863-870, IN865-867, RU864-870, KZ865-868
- US902-928, AU915-928, AS923, KR920-923
Способ активации в сети LoRaWAN®
OTAA
Тип антенны LoRa
Внутренняя
Чувствительность приемника, дБм
-137
Мощность передатчика, мВт
До 25
Скорость передачи данных, кбит/сек
0,3 ... 40
Дальность связи в условиях городской застройки, км
До 5
Дальность связи в условиях прямой видимости, км
До 15
Документация
Документация
Документация
Модификации
Модификации
Модификации
Модификация
Артикул
LA-IP /F
3DIN; IP65; BAT 3.6V / 3650mAh; 868MHz
LA-IP [9]/F
3DIN; IP65; BAT 3.6V / 3650mAh; 915MHz
LA-IP [W]/F
3DIN; W/O casing; BAT 3.6V / 3650mAh; 868MHz
Модификация
Артикул
LA-IP /F
3DIN; IP65; BAT 3.6V / 3650mAh; 868MHz
LA-IP [9]/F
3DIN; IP65; BAT 3.6V / 3650mAh; 915MHz
LA-IP [W]/F
3DIN; W/O casing; BAT 3.6V / 3650mAh; 868MHz
Артикул
Модификация
ST-862/867-Q7S (IP66)
- Фильтр полосовой 862 … 867MHz;
- Импеданс 50 Ом;
- IP66.
ST-862/867-Q7S (IP66)
- Фильтр полосовой 862 … 867MHz;
- Импеданс 50 Ом;
- IP66.
ST-862/867-Q7S (IP66)
- Фильтр полосовой 862 … 867MHz;
- Импеданс 50 Ом;
- IP66.
Материал корпуса
Поликарбонат
Класс устройства LoRaWAN
А
Микроконтроллер
Микроконтроллер со сверхнизким энергопотреблением STM32L0
Количество каналов LoRa, шт
До 16
Количество входных дискретных каналов
3
Рабочий диапазон частот, МГц
- EU863-870, IN865-867, RU864-870, KZ865-868
- US902-928, AU915-928, AS923, KR920-923
Рабочая температура, °С
-40 ... +60
Способ активации в сети LoRaWAN
OTAA
Тип батареи
Li-SOCl2
Тип антенны LoRa
Внутренняя
Напряжение батареи, В
3.6
Чувствительность приемника, дБм
-137
Емкость батареи, мАч
3650
Мощность передатчика, мВт
До 25
Срок службы батареи, лет
До 10
Скорость передачи данных, кбит/сек
0,3 ... 40
Степень защиты, IP
65
Дальность связи в условиях городской застройки, км
До 5
Вес, г
112
Дальность связи в условиях прямой видимости, км
До 15
Гарантийный срок эксплуатации, мес.
36
