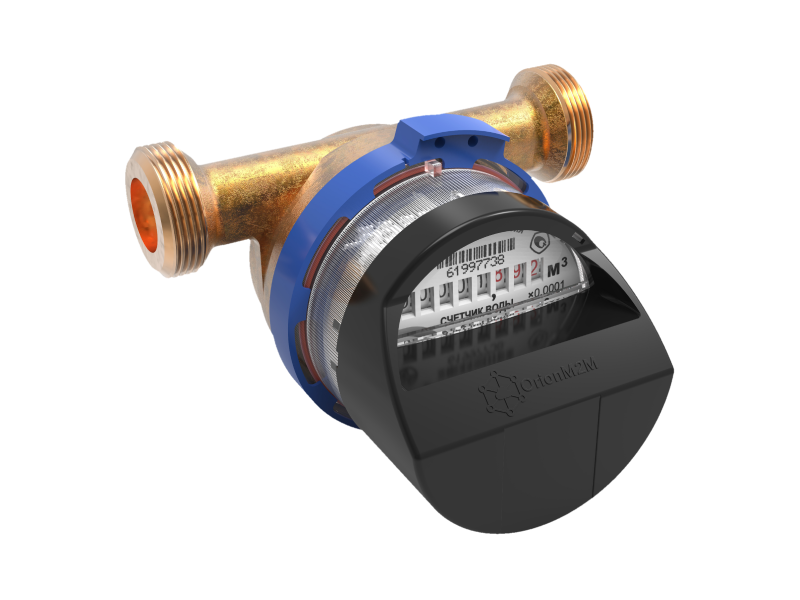

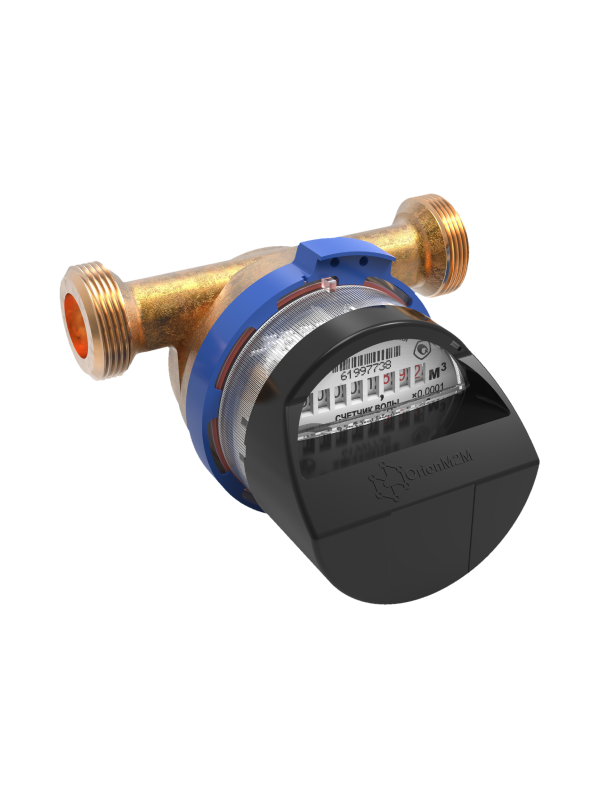

ORIONMETER ORN-TWM

● В наличии (отгрузка в течении 3-5 дней)

ORIONMETER ORN-TWM является устройством класса А по классификации LoRaWAN. Устройство предназначено для беспроводного считывания показаний со счетчиков горячей и / или холодной воды с периодическим накоплением значений счетчиков в энергонезависимой памяти устройства с последующей передачей накопленных данных, а также данных с текущими значениями, посредством радиосвязи в сеть LoRaWAN®.

39 000 тг

ORIONMETER ORN-TWM

● В наличии (отгрузка в течении 3-5 дней)

ORIONMETER ORN-TWM является устройством класса А по классификации LoRaWAN. Устройство предназначено для беспроводного считывания показаний со счетчиков горячей и / или холодной воды с периодическим накоплением значений счетчиков в энергонезависимой памяти устройства с последующей передачей накопленных данных, а также данных с текущими значениями, посредством радиосвязи в сеть LoRaWAN.

39 000 тг

ORIONMETER ORN-TWM

● В наличии (отгрузка в течении 3-5 дней)

ORIONMETER ORN-TWM является устройством класса А по классификации LoRaWAN. Устройство предназначено для беспроводного считывания показаний со счетчиков горячей и / или холодной воды с периодическим накоплением значений счетчиков в энергонезависимой памяти устройства с последующей передачей накопленных данных, а также данных с текущими значениями, посредством радиосвязи в сеть LoRaWAN®.

39 000 тг

ORIONMETER LA-IP

● В наличии (отгрузка в течении 3-5 дней)

Радиомодем OrionMeter LA-IP предназначен для выполнения подсчёта электрических импульсов, с последующим накоплением и передачей информации в сеть LoRaWAN®.
Счётчик импульсов может быть использован для сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования с импульсным выходом, таких как водосчётчики, электросчётчики, теплосчётчики, расходомеры и т.д.

47 000 тг

ORIONMETER LA-IP

● В наличии (отгрузка в течении 3-5 дней)

Радиомодем OrionMeter LA-IP предназначен для выполнения подсчёта электрических импульсов, с последующим накоплением и передачей информации в сеть LoRaWAN®.
Счётчик импульсов может быть использован для сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования с импульсным выходом, таких как водосчётчики, электросчётчики, теплосчётчики, расходомеры и т.д.

47 000 тг

Особенности

  • LoRaWAN® v1.0.3 Class A;
  • Сверхнизкое энергопотребление;
  • Быстрая установка и развертывание;
  • Использует энергонезависимую память для хранения данных;
  • Технология EasyTool позволяет настраивать устройство удаленно;
  • Дальность передачи – до 15 км;
  • Срок службы с технологией BatteryCare® составляет до 10 лет.

Особенности

  • LoRaWAN® v1.0.3 Class A;
  • Сверхнизкое энергопотребление;
  • Быстрая установка и развертывание;
  • Использует энергонезависимую память для хранения данных;
  • Технология EasyTool позволяет настраивать устройство удаленно;
  • Дальность передачи – до 15 км;
  • Срок службы с технологией BatteryCare® составляет до 10 лет.

Особенности

  • LoRaWAN® v1.0.3 Class A;
  • Сверхнизкое энергопотребление;
  • Быстрая установка и развертывание;
  • Использует энергонезависимую память для хранения данных;
  • Технология EasyTool позволяет настраивать устройство удаленно;
  • Дальность передачи – до 15 км;
  • Срок службы с технологией BatteryCare® составляет до 10 лет.

Характеристики

Основные

Характеристики

Характеристики

Основные

Основные

Радио

Температура работы, °С

+ 5° ... + 85°

Класс устройства LoRaWAN®

А

Активация с помощью магнита

Есть

Количество каналов LoRa, шт

До 16

Активация протоком воды

Есть

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Почасовой архив, сут.

62

Способ активации в сети LoRaWAN®

OTAA

Уведомление о вскрытии

Есть

Тип антенны LoRa

Внутренняя

Уведомление о воздействии магнитом

Есть

Чувствительность приемника, дБм

-137

Определение направления потока воды

Есть

Мощность передатчика, мВт

До 25


Скорость передачи данных, кбит/сек

0,3 ... 40


Дальность связи в условиях прямой видимости, км

До 15


Дальность связи в условиях городской застройки, км

До 5

Копрус

Питание

Материал корпуса

Поликарбонат

Ёмкость встроенной батареи, мАч

2500

Размеры корпуса, мм

Ø65 х 35

Напряжение встроенной батареи, В

3,6

Масса, кг

≤ 0,04

Химический состав батареи

Li-SOCl2

Степень защиты корпуса

IP65

Срок эксплуатации без замены батареи, лет

≥ 7

Крепление

На лицевую панель счётчика воды

Гарантийный срок эксплуатации, месяцев

36


Гарантированное число отправленных устройством пакетов, не менее шт.

40 000

Перечень счетчиков горячей и / или холодной воды, поддерживаемых радиомодемом ORIONMETER ORN-TWM

ПроизводительМодельНом. диаметрТип/Класс
ApatorSMART C+ JS 1,6-0215Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS90-1,6-0215Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS2,5-0215Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS90-2,5-0215Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS2,5-G1-0220Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS90-2,5-G1-0220Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
ApatorSMART C+ JS4-0220Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
Apator
SMART C+ JS90-4-0220Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.
Apator
SMART+ JS 1,6-0215Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
Apator
SMART+ JS90 1,6-0215Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ApatorSMART+ JS 2,5-0215Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ApatorSMART+ JS90 2,5-0215Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ApatorSMART+ JS 2,5-G1-0220Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40либо R50**** – V.
Apator
SMART+ JS90 2,5-G1-0220Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ApatorSMART+ JS 4-0220Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ApatorSMART+ JS90 4-0220Холодная вода R100 – H; R50 – V.
Горячая вода R80 либо R100**** – H; R40 либо R50**** – V.
ТепловодомерВСХ-15-0215B
ТепловодомерВСГ-15-0215B
ТепловодомерВСХН-1515C
ТепловодомерВСГН-1515C
ТепловодомерВСХН-2020C
ТепловодомерВСГН-2020C

Материал корпуса

Поликарбонат

Микроконтроллер

Микроконтроллер со сверхнизким энергопотреблением STM32L0

Количество входных дискретных каналов

3

Рабочая температура, °С

-40 ... +60

Тип батареи

Li-SOCl2

Напряжение батареи, В

3.6

Емкость батареи, мАч

3650

Срок службы батареи, лет

До 10

Степень защиты, IP

65

Вес, г

108

Гарантийный срок эксплуатации, мес

36

Основные

Температура работы, °С

+ 5° ... + 85°

Активация с помощью магнита

Есть

Активация протоком воды

Есть

Почасовой архив, сут.

62

Уведомление о вскрытии

Есть

Уведомление о воздействии магнитом

Есть

Определение направления потока воды

Есть

Основные

Температура работы, °С

+ 5° ... + 85°

Активация с помощью магнита

Есть

Активация протоком воды

Есть

Почасовой архив, сут.

62

Уведомление о вскрытии

Есть

Уведомление о воздействии магнитом

Есть

Определение направления потока воды

Есть

Радио

Радио

Класс устройства LoRaWAN®

А

Количество каналов LoRa, шт

До 16

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Способ активации в сети LoRaWAN®

OTAA

Тип антенны LoRa

Внутренняя

Чувствительность приемника, дБм

-137

Мощность передатчика, мВт

До 25

Скорость передачи данных, кбит/сек

0,3 ... 40

Дальность связи в условиях городской застройки, км

До 5

Дальность связи в условиях прямой видимости, км

До 15

Класс устройства LoRaWAN®

А

Количество каналов LoRa, шт

До 16

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Способ активации в сети LoRaWAN®

OTAA

Тип антенны LoRa

Внутренняя

Чувствительность приемника, дБм

-137

Мощность передатчика, мВт

До 25

Скорость передачи данных, кбит/сек

0,3 ... 40

Дальность связи в условиях городской застройки, км

До 5

Дальность связи в условиях прямой видимости, км

До 15

Корпус

Корпус

Материал корпуса

Поликарбонат

Размеры корпуса, мм

Ø65 х 35

Масса, кг

≤ 0,04

Степень защиты корпуса

IP65

Крепление

На лицевую панель счётчика воды

Материал корпуса

Поликарбонат

Размеры корпуса, мм

Ø65 х 35

Масса, кг

≤ 0,04

Степень защиты корпуса

IP65

Крепление

На лицевую панель счётчика воды

Питание

Питание

Ёмкость встроенной батареи, мАч

2500

Напряжение встроенной батареи, В

3,6

Химический состав батареи

Li-SOCl2

Срок эксплуатации без замены батареи, лет

≥ 7

Гарантийный срок эксплуатации, месяцев

36

Гарантированное число отправленных устройством пакетов, не менее шт.

40 000

Ёмкость встроенной батареи, мАч

2500

Напряжение встроенной батареи, В

3,6

Химический состав батареи

Li-SOCl2

Срок эксплуатации без замены батареи, лет

≥ 7

Гарантийный срок эксплуатации, месяцев

36

Гарантированное число отправленных устройством пакетов, не менее шт.

40 000

Перечень счетчиков горячей и / или холодной воды, поддерживаемых радиомодемом ORIONMETER ORN-TWM

Apator (⌀15), SMART C+ JS 1,6-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS90-1,6-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS90-2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-2,5-G1-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS4-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-4-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART+ JS 1,6-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀15), SMART+ JS90 1,6-02
Холодная вода R100-H; R50-V
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V

Apator (⌀15), SMART+ JS 2,5-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀15), SMART+ JS90 2,5-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS 2,5-G1-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS90 2,5-G1-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS 4-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS90 4-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Тепловодомер (⌀15), ВСХ-15-02
В

Тепловодомер (⌀15), ВСГ-15-02
В

Тепловодомер (⌀15), ВСХН-15
С

Тепловодомер (⌀15), ВСГН-15
С

Тепловодомер (⌀20), ВСХН-20
С

Тепловодомер (⌀20), ВСГН-20
С

Перечень счетчиков горячей и / или холодной воды, поддерживаемых радиомодемом ORIONMETER ORN-TWM

Apator (⌀15), SMART C+ JS 1,6-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS90-1,6-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART C+ JS90-2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-2,5-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-2,5-G1-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS4-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀20), SMART C+ JS90-4-02
Холодная вода R160 – H; R63 – V.
Горячая вода R160 – H; R63 – V.

Apator (⌀15), SMART+ JS 1,6-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀15), SMART+ JS90 1,6-02
Холодная вода R100-H; R50-V
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V

Apator (⌀15), SMART+ JS 2,5-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀15), SMART+ JS90 2,5-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS 2,5-G1-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS90 2,5-G1-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS 4-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Apator (⌀20), SMART+ JS90 4-02
Холодная вода R100-H; R50-V.
Горячая вода R80 либо R100**** - H; R40 либо R50**** - V.

Тепловодомер (⌀15), ВСХ-15-02
В

Тепловодомер (⌀15), ВСГ-15-02
В

Тепловодомер (⌀15), ВСХН-15
С

Тепловодомер (⌀15), ВСГН-15
С

Тепловодомер (⌀20), ВСХН-20
С

Тепловодомер (⌀20), ВСГН-20
С

Материал корпуса

Поликарбонат

Микроконтроллер

Микроконтроллер со сверхнизким энергопотреблением STM32L0

Количество входных дискретных каналов

3

Рабочая температура, °С

-40 ... +60

Тип батареи

Li-SOCl2

Напряжение батареи, В

3.6

Емкость батареи, мАч

3650

Срок службы батареи, лет

До 10

Степень защиты, IP

65

Вес, г

108

Гарантийный срок эксплуатации, мес.

36

Радио

Класс устройства LoRaWAN®

А

Количество каналов LoRa, шт

До 16

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Способ активации в сети LoRaWAN®

OTAA

Тип антенны LoRa

Внутренняя

Чувствительность приемника, дБм

-137

Мощность передатчика, мВт

До 25

Скорость передачи данных, кбит/сек

0,3 ... 40

Дальность связи в условиях городской застройки, км

До 5

Дальность связи в условиях прямой видимости, км

До 15

Класс устройства LoRaWAN®

А

Количество каналов LoRa, шт

До 16

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Способ активации в сети LoRaWAN®

OTAA

Тип антенны LoRa

Внутренняя

Чувствительность приемника, дБм

-137

Мощность передатчика, мВт

До 25

Скорость передачи данных, кбит/сек

0,3 ... 40

Дальность связи в условиях городской застройки, км

До 5

Дальность связи в условиях прямой видимости, км

До 15

Документация

Документация

Документация

Руководство по эксплуатации

Техническая спецификация

Сертификат СТ-КЗ

Сертификат EAC

Руководство по эксплуатации

Техническая спецификация

Сертификат СТ-КЗ

Сертификат EAC

Руководство по эксплуатации

Техническая спецификация

Сертификат СТ-КЗ

Сертификат EAC

Руководство по эксплуатации

Техническая спецификация

Сертификат СТ-КЗ

Сертификат EAC

Руководство по эксплуатации

Модификации

Модификации

Модификации

Модификация

Артикул

LA-IP /F

3DIN; IP65; BAT 3.6V / 3650mAh; 868MHz

LA-IP [9]/F

3DIN; IP65; BAT 3.6V / 3650mAh; 915MHz

LA-IP [W]/F

3DIN; W/O casing; BAT 3.6V / 3650mAh; 868MHz

Модификация

Артикул

LA-IP /F

3DIN; IP65; BAT 3.6V / 3650mAh; 868MHz

LA-IP [9]/F

3DIN; IP65; BAT 3.6V / 3650mAh; 915MHz

LA-IP [W]/F

3DIN; W/O casing; BAT 3.6V / 3650mAh; 868MHz

Артикул

Модификация

ORN-TWM-868

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 868MHz

ORN-TWM-915

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 915MHz

ORN-TWM-868

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 868MHz

ORN-TWM-915

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 915MHz

ORN-TWM-868

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 868MHz

ORN-TWM-915

LoRaWAN® module for water meter; 3.6V; 2500 mAh; IP65; 915MHz

Материал корпуса

Поликарбонат

Класс устройства LoRaWAN

А

Микроконтроллер

Микроконтроллер со сверхнизким энергопотреблением STM32L0

Количество каналов LoRa, шт

До 16

Количество входных дискретных каналов

3

Рабочий диапазон частот, МГц

  • EU863-870, IN865-867, RU864-870, KZ865-868
  • US902-928, AU915-928, AS923, KR920-923

Рабочая температура, °С

-40 ... +60

Способ активации в сети LoRaWAN

OTAA

Тип батареи

Li-SOCl2

Тип антенны LoRa

Внутренняя

Напряжение батареи, В

3.6

Чувствительность приемника, дБм

-137

Емкость батареи, мАч

3650

Мощность передатчика, мВт

До 25

Срок службы батареи, лет

До 10

Скорость передачи данных, кбит/сек

0,3 ... 40

Степень защиты, IP

65

Дальность связи в условиях городской застройки, км

До 5

Вес, г

112

Дальность связи в условиях прямой видимости, км

До 15

Гарантийный срок эксплуатации, мес.

36

Загрузки

Загрузки

Загрузки

Прошивка версия 1.3.4.12

Прошивка версия 1.3.4.12

Прошивка версия 1.3.4.12

Архив

Архив

Архив

Решения

Продукт идеально подойдет для применения в следующих сферах:

Решения

Продукт идеально подойдет для применения в следующих сферах:

Решения

Продукт идеально подойдет для применения в следующих сферах:
Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх

Image description

SMART UTILITIES

Умное жкх
